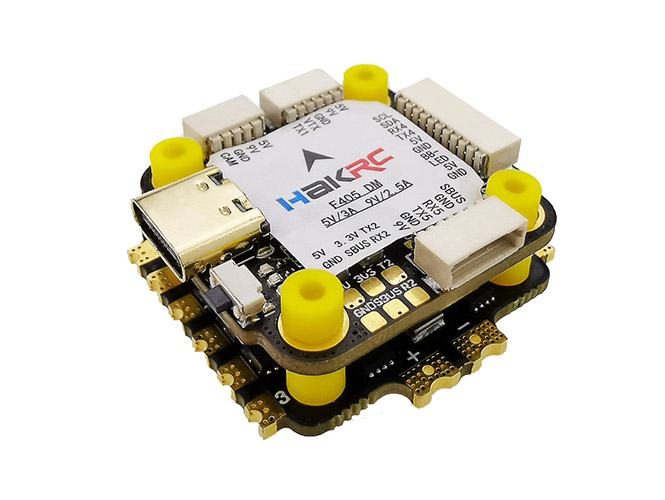

BLS 35A MiniF4

使用须知(必读)

　　1. 飞控集成功能较多，元器件很密集，安装的时候，请不要使用工具(如尖嘴钳或者套筒)去拧螺母，容易划伤飞塔硬件造成不必要的损失。正确的方法是用手指按紧螺母，螺丝刀从底部快速拧紧螺丝即可。(切记也不可太紧，以免破坏 PCB 板)

　　2. 安装调试飞控时候不要安装螺旋桨，尽量不要在室内试飞，以免造成安全事故。安装螺旋桨试飞前，请再次检查电机转向和螺旋桨的方向是否正确。安全提示：请勿在人群附近飞行，因飞行器坠毁造成的一切损失，本公司概不负责担任何责任。

　　3. 请勿使用非原装铝柱或者尼龙柱以免损坏飞控硬件，官方标配的是定制尺寸尼龙柱适配飞塔的。

　　4. 飞机通电前再次请检查飞塔插接之间安装是否正确(必须排针或排线对齐安装)，再次检查焊接的正负极是否正确，检查电机螺丝是否顶住电机定子以免造成短路。

　　5. 检查飞塔的电子原件上是否有甩出的焊锡，可能会导致短路，如果安装焊接出现的短路买家自行承担责任。

　　飞塔净重：13g

　　包装重量：30g

　　包装尺寸：Φ62*33mm

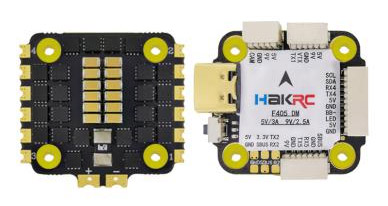

　　飞控规格尺寸

　　飞控尺寸：31*28*8mm

　　飞控净重：6g

　　安装孔距：20*20mm φ4mm-

　　处 理 器：STM32F405RGT6

　　陀 螺 仪：MPU6000

　　B E C：5V/3A ; 9V/2.5A

　　储 存 器：16MB

　　输入电压：3—6S

　　固 件：betaflight_4.1.0_MATEKF405

　　Uart串口：5个

　　电调技术参数

　　电调尺寸：31*30*6mm

　　电调净重：6.5g

　　固定孔距： 20*20mm Φ3mm

　　持续电流：35A

　　最大电流：40A(可持续10S)

　　输入电压：2--6S

　　调参软件：BLHeliSuite

　　驱动信号支持：Dshot150/300/600、Multishot、PWM、Oneshot。

　　配件清单

　　黄色小球x8, 8p线x1，DJI连接线x1，小电容x1(35v270uf)，XT30电源头x1(焊好线)，小螺丝x4，粉色螺母x4

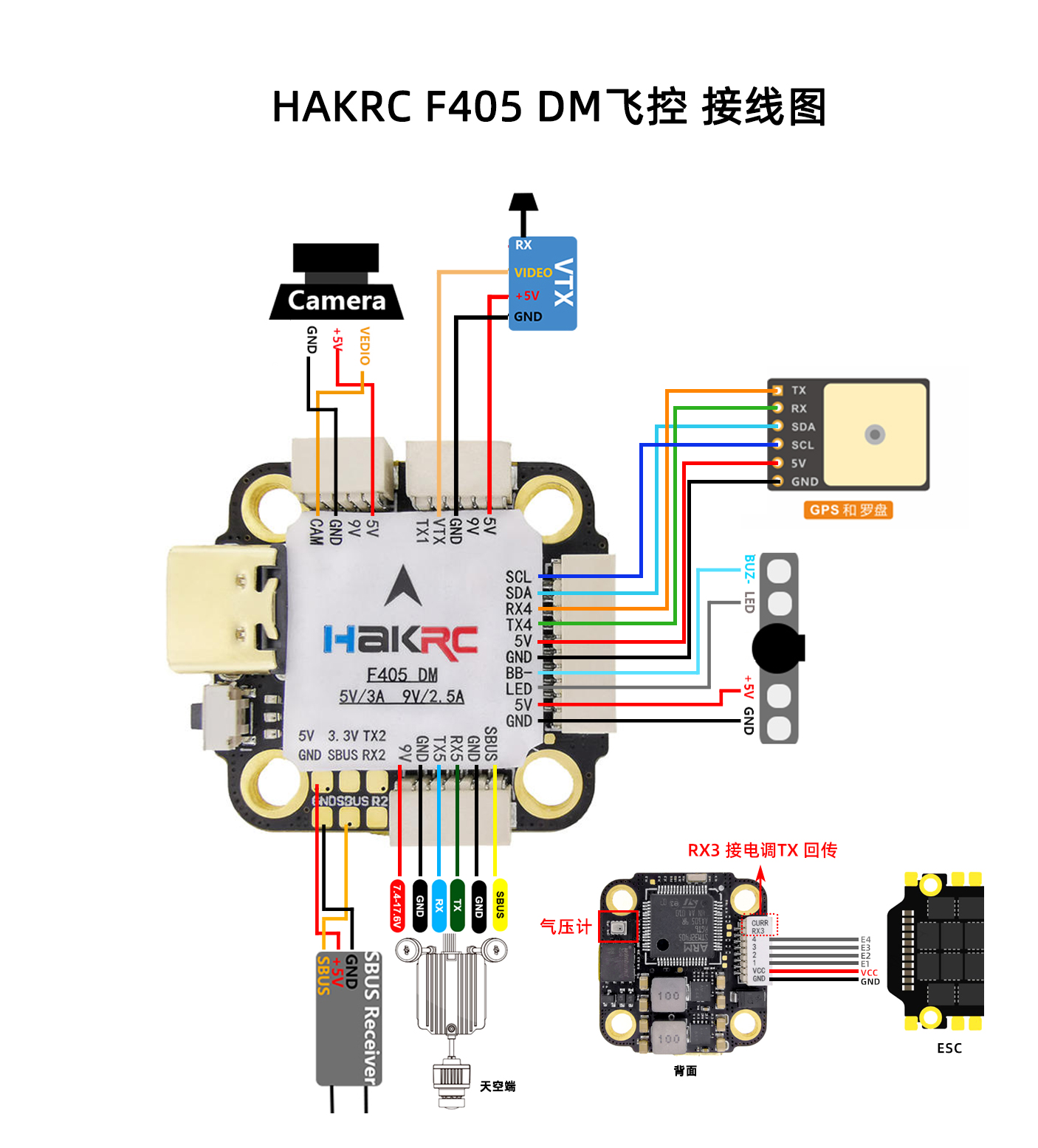

　　接线图
