HK F7230D

使用须知(必读)

　　1. 飞控集成功能较多，元器件很密集，安装的时候，请不要使用工具(如尖嘴钳或者套筒)去拧螺母，容易划伤飞塔硬件造成不必要的损失。正确的方法是用手指按紧螺母，螺丝刀从底部快速拧紧螺丝即可。(切记也不可太紧，以免破坏 PCB 板)

　　2. 安装调试飞控时候不要安装螺旋桨，尽量不要在室内试飞，以免造成安全事故。安装螺旋桨试飞前，请再次检查电机转向和螺旋桨的方向是否正确。安全提示：请勿在人群附近飞行，因飞行器坠毁造成的一切损失，本公司概不负责担任何责任。

　　3. 请勿使用非原装铝柱或者尼龙柱以免损坏飞控硬件，官方标配的是定制尺寸尼龙柱适配飞塔的。

　　4. 飞机通电前再次请检查飞塔插接之间安装是否正确(必须排针或排线对齐安装)，再次检查焊接的正负极是否正确，检查电机螺丝是否顶住电机定子以免造成短路。

　　5. 检查飞塔的电子原件上是否有甩出的焊锡，可能会导致短路，如果安装焊接出现的短路买家自行承担责任。

　　规格尺寸

　　尺 寸： 36x36mm

　　包装尺寸：Φ62*33mm

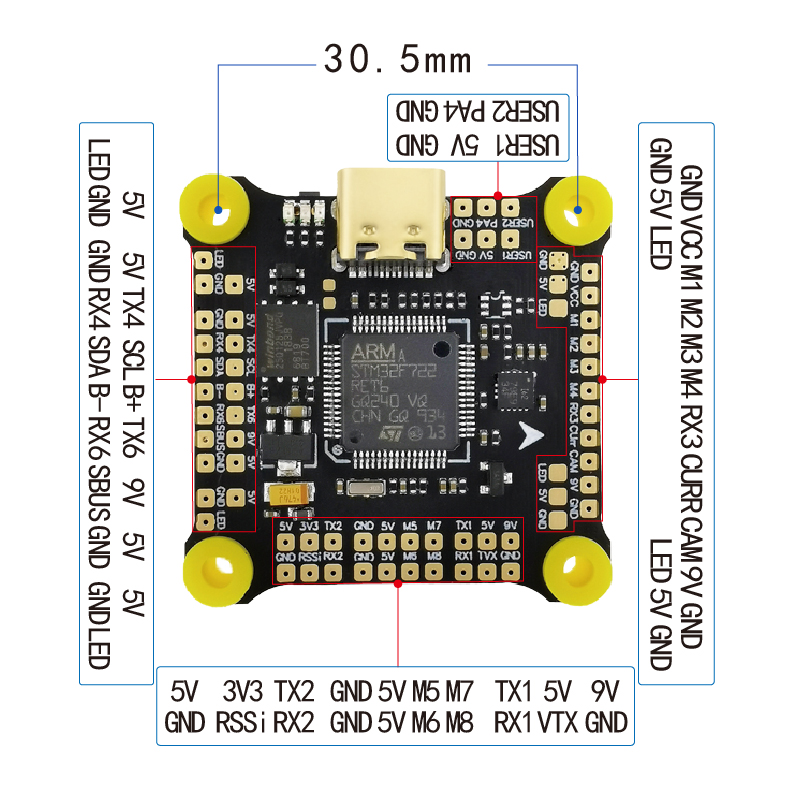

　　安装孔距：30.5x30.5mm φ4mm

　　重 量：6g

　　包装重量：20g

　　处 理 器：STM32F722RET6

　　陀 螺 仪：MPU6000/ICM20602(二选一，其中一个为备用不能同时使用)

　　B E C：5V/3A ; 9V/2.5A

　　储 存 器：16MB

　　输入电压：3—6S

　　固 件：betaflight_4.1.0_MATEK722se

　　Uart串口：5个

　　装配清单：HK 7230D飞控主板x1，减震圈x4, 8p软硅胶线x1,DJI高清图传连接线x1

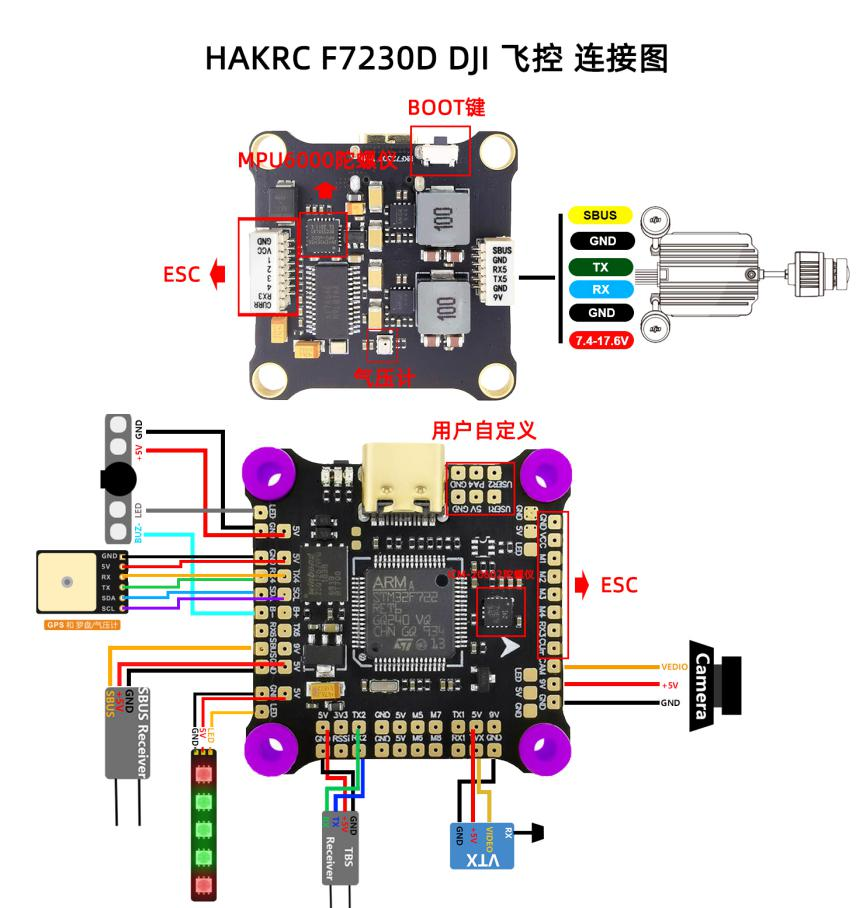

　　接线图：
